產品概述

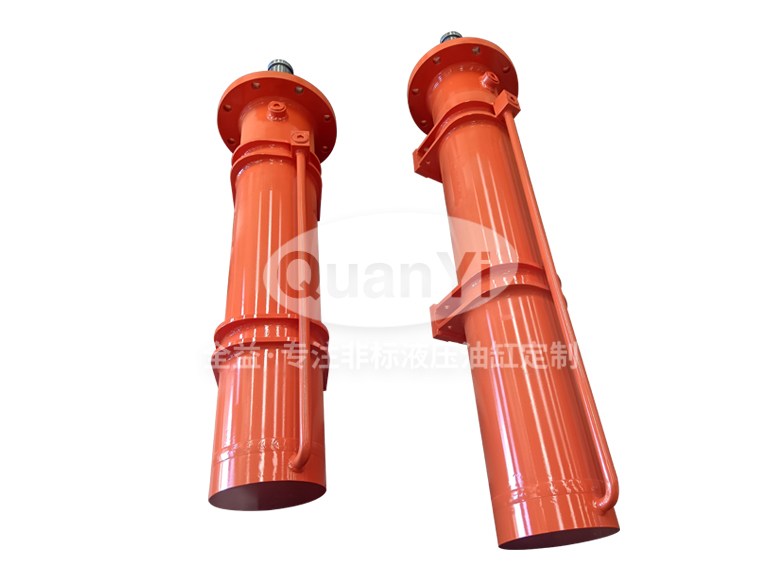

常州全益機械制造有限公司專為600T出模機設計了此款二級模具推拉油缸，通過雙級缸體結構實現“大行程+高推力”輸出，核心功能是驅動模具在出模機中完成精準推拉動作，保障模具在大噸位、高精度工況下的穩定運行，是出模機系統中實現模具位移控制的關鍵液壓部件。

核心特點

1. ?雙級結構設計?：采用“第一級缸徑/桿徑125/90、行程S=734；第二級缸徑/桿徑180/150、行程S=859”的雙級布局，兼顧“大行程覆蓋模具位移需求”與“高推力滿足大噸位出模機負載”，實現復雜工況下的高效動力輸出。

2. ?高壓承載能力?：工作壓力達12MPa、試驗壓力18MPa，能承受出模機模具推拉時的高負載與沖擊，保障系統在極端工況下的可靠性。

3. ?精密制造工藝?：缸體、活塞桿等關鍵部件采用“調質光圓”“鍍鉻0.04 - 0.05mm”等工藝，提升表面硬度與耐磨性，延長部件壽命。

4. ?密封系統優化?：采用PTFE、FKM等高性能密封材料，搭配多級密封結構，有效防止液壓油泄漏，保障系統壓力穩定性。

5. ?導向系統強化?：大、小導向套等導向部件經精密加工，確?；钊麠U運動軌跡精準，減少摩擦與振動，提升模具推拉精度。

6. ?模塊化設計?：各部件（如缸體、活塞、導向套）采用標準化接口與裝配工藝，便于維護與更換，降低設備停機成本。

技術參數

主要應用

1. 重型機械、船舶制造等行業的模具自動化推拉

2. 汽車、航空航天等領域的大型模具出模

3. 需大噸位、高精度推拉的工業模具生產環節

關于我們

常州全益機械制造有限公司是一家專注于液壓油缸定制生產的廠家。我們提供從設計、生產到售后的全方位服務，可根據客戶的具體需求，定制不同規格、壓力、材質的油缸產品，廣泛適用于各個領域。

歡迎聯系我們獲取最新產品手冊與定制方案！
